제품 시방서

녹슬지 않는 강판으로 만드는 신개념 데크로드 전문기업 흥테크!!

1. 적용범위 및 분류

1.1 적용범위 개요

강판 데크는 해안도로, 산악도로, 공중도로 또는 버스정류장,마을휴게소 등의 국가공공편의시설이나 도시건물 야외 휴게소,농어촌 가옥의 야외쉼터등의 표면재료로 기존 목재원자재의 대체제품으로 개발되어 시대상황에 능동적으로 설치되는 강판 제품으로서 기존 제품으로 해결할수 없든 환경친화는 물론 급속한 노령화로 인한 낙상 빈번사고 등을 미연에 방지하기 위한 미끄럼 방지기능이 탁월한 기술 개발 제품이다. 주자재(바닥재)가 핵심이며 주요 부속으로는 주자재에 합당한 계단(발판),하부 후레임,측부 후레임 난간등으로 구성되며 원자재는 용융도금강판(HGI) 혹은 스테인레스(SUS)를 용도에 따라 선택하여 방청기능이 영구적이며 공히 외부에 고급 함마톤 도로용 분체도장으로 미관의 아름다운 색상으로 수요자의 선택폭을 넓히고 가장 난제인 내구성을 확대한 것이다.
다만 동일 용도의 제품이 강판으로는 세상에 최초로 출하 시공되는 연고로 초기 시공시는 반드시 개발 및 생산자와 긴밀하게 협의 하여 개발자가 미처 대처하지 못한 시공시 문제점, 애로사항을 제보해 주시면 세계 최고, 최상 의 제품으로 보답하고자 한다.

시방서
물품분류번호 고유품명 물품식별번호 규격명 명칭/용도 인도조건
  HT-01 1200ⅹ2440 강판데크/데크로드 생산공장
상차도
HT-02 1090ⅹ2440 강판데크/데크로드
HT-03 610 ⅹ2440 강판데크/데크로드
HTS-01 1000ⅹ3000 강판데크/데크로드
HTS-02 610 ⅹ3000 강판데크/데크로드
HTN-01 1090ⅹ430 강판데크/ 발판
HTN-02 1000ⅹ430 강판데크/ 발판
HTN-03 850ⅹ430 강판데크/ 발판
HTB-01 1000ⅹ100 스텐데크/난간
HTB-02 1000ⅹ75 스텐데크/난간
HTB-03 1000ⅹ50 스텐데크/난간
HTB-04 100ⅹ100 스텐데크/쿨탑
HTB-05 50ⅹ 50 스텐데크/쿨탑



2. 인용 표준

다음에 나타내는 표준은 이 표준에 인용됨으로써 이 표준의 규정 일부를 구성한다. 이러한 인용 표준은 그 최신판을 적용한다.

KS D 0201 용융 아연 도금 시험 방법
KS D 0246 도금 두께 시험 방법
KS B 0801 금속 재료 인장 시험편
KS B 0802 금속 재료 인장 시험 방법
KS B 0804 금속 재료 굽힘 시험
KS B 1016 기초 볼트
KS M ISO 2808 도료와 비니시 - 도막 두께 측정
KS D 3501 열간 압연 연강판 및 강대
KS D 3503 일반 구조용 압연 강재
KS D 3698 냉간 압연 스트인리스 강관 및 강대
KS D 3752 기계 구조용 탄소 강재
KS D 7004 연강용 피복 아크 용접봉
KS D 8308 용융 아연 도금 강대
KS D 9521 용융 아연 도금 작업표준


3. 필요조건

시방서
식별번호 재료명 재료두께 자재소요량 주재료 공급자 원산지 내 하중 종별기준 비고
용융도금강 1.6 1220ⅹ2440 1차:포항제철
2차:중앙금속
대한민국 T 2
용융도금강 1.6 1100ⅹ2440
용융도금강 1.6 610ⅹ2440
스텐강 1.5 1000ⅹ3000
스텐강 1.5 610ⅹ3000
용융도금강 3.2 1220ⅹ450
용융도금강 3.2 1100ⅹ450
스텐강 2.6 1000ⅹ450
스텐강 2.6 850ⅹ450
스텐강 1.0 1000ⅹ100 부산스텐
스텐강 1.0 1000ⅹ75
스텐강 1.0 1000ⅹ50
스텐강 1.0 100ⅹ100
스텐강 1.0 50ⅹ50

3.1 재료

3.1.1 바닥재 재료는 용융도금 강판(HGI) 1.6T와 스텐(SUS)은 1.5T 로 초기 생산 시공한다.
3.1.2 부속장치인 계단등에 접목되는 발판은 용융도금강판3.2T 또는 스텐강 2.6T로 한다.
3.1.3 하부후레임 계단후레임은 구조용 철강재가 필수며 반드시 용융도금처리 한다.
3.1.4 난간등 외부 손잡이,버팀기둥 등은 반드시 스텐재료로 시공한다.

3.2 종류

3.2.1 구조에 따른 종류
시방서
순번 종류 주 재료 비고
1 강판데크 용융강(HGI) ; 1.6T
스텐강)SUS) ; 1.5T
혹은 동등이상
2 계단발판 용융강(HGI) ; 3.2T
3 게단후레임, 하부후레임, 측부후레임 용도에 따른 구조강 : H빔,잔넬,□관, C형강
용융도금 후처리후 시공
4 난간, 기둥, 손잡이 스텐(SUS) □관,◯관
*상기 3항 은 당사 제품은 아니나 바닥재가 강판 데크로 시공시는 필수 항목

3.2.2 용도 및 모양에 따른 종류
시방서
용도 강판데크
데크로드 미끄럼방지기능, 배수기능, 조립기능
연결계단 미끄럼방지기능,계단기능

3.3 제조 및 가공 : 시공사진 참조--> 3항 3째줄

강판 데크는 주로 정상적인 도로를 개설 시공할수 없고 통행해야 하는 위험지대, 산악지대, 공중지대, 선박접안지대 등에 설치되는 연고로 미끄럼에 의한 낙상사고가 잦으며 직접 해소 원인으로 미끄럼 저항기능이 기존 제품은 제조 구조상 일렬로 생성된 경우가 대부분이라서 이 기본 문제를 해결하고자 평상시뿐만 아니라 우천시라도 도보시 미끄러지지 않도록 데크 상부에 용도에 따라 돌기 높이가 서로 다른 방지기능을 생성하였다. 용도에 따른 미끄럼 방지기능 높이는 별표와 같다. 이로 인해 동일 금형으로 서로 다른 돌기 높이, 수량을 조절 하여 맞춤식 강판데크를 생산 하였으나 원가 상승 요인은 발생되지 않으므로 3가지의 미끄럼 방지기능 높이 및 수량을 조절하여 출하 할수 있으므로 수요자에게 용도에 합당한 제품을 공급할 수 있다.
시방서
용도   강판데크
위험도로, 공중도로, 선박승강용, 발판
높이4mm 시공시 사전파악후
용도맞춤공급
해안관광도로, 산책로
높이2.5-3mm
버스정류소, 마을회관, 도시건물 야외쉼터등
높이 1.5mm.
돌기 수량1/2 감소

3.3.1 시공
강판데크 바닥재의 1차 하부 후레임은 □형이며 부품간의 축간 간격은 180mm 이하이어야 한다.

3.4 기능 및 성능

3.4.1 모양 및 치수 도면 조견표
제품의 형상 및 치수는 다음과 같다.

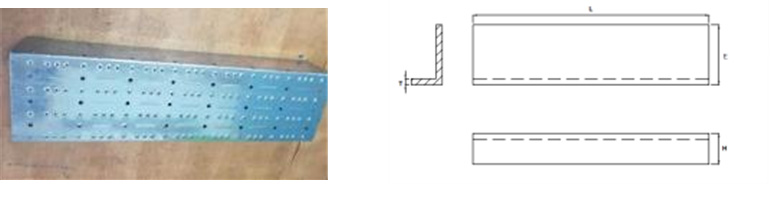

실제제품;상부;스텐 하부;도금강+도장

3.4.1.1. 강판, 스텐 데크 (바닥재) 조견표

(단위 : mm)

강판, 스텐데크(바닥재) 조견표
구분 강판(HGI) TYPE 스텐(SUS) TYPE 비고
E (넓이) 1,220 910 910
L (길이) 3,000 3,000 3,000
T (뚜께) 1.6T 1.5T
배수공 ∮12.5
조립공 ∮5
미끄럼
저항
계단, 위험도로 높이 4
산책로, 해안로 높이 3
휴게소 등 높이1.5, 수량 1/2

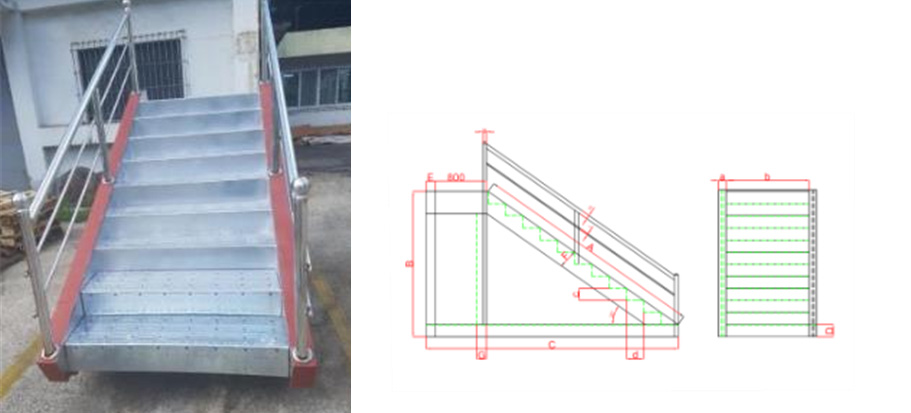

실제 계단 (발판재) 제품


4.1.3. 기능발판재 조견표

(단위 : mm)

계단용 기능발판 규격표
재질/두께 용융 도금강 (HGI) 3.2T 스텐강 (SUS) 2.6T 특징 비고
L (폭) 950 1,100 1,220 850 1,100 미끄럼 높이 조절가능 주문제작
변경가능
E (넓이) 310 280
H (높이) 160 150


샘플제품

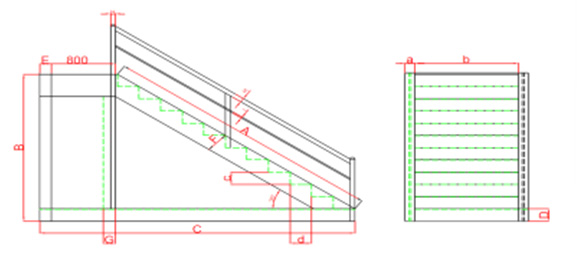

표준 계단 조견표

(단위 : mm)

시방서
구분 H 형 TYPE □ 형 TYPE 비고
A (길이) 3,600 3.500 주문 제작
변경 가능
B (높이) 1,700 1,850
C (바닥면) 2,400 2,100
D (높이) 125 125
E (기둥폭) 125 125
F (계단기둥폭) 250 200
G (기둥폭) 125 125
a (상면폭) 125 125
b (넖이) 1,100 1,000
c (높이) 160 150
d (계단폭) 275 265
H (난간) ∮50 ∮50
I (난간) ∮16 ∮16

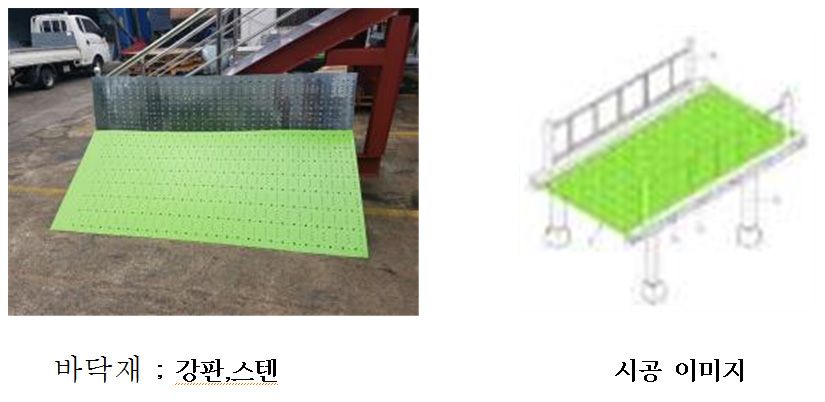

3.5 강판 데크 실제 사진 및 입체시공 이미지



3.6 기타

하부 후레임,측부후레임,난간등 모양과 형상은 설계기준에 따른다


4. 시험 및 검사

4.1 검사

4.1.1 겉모양
a) 전체적으로 균형을 이루고 휘어지거나 비틀어짐이 없어야 한다.
b) 내.외면에 해로운 흠 또는 갈라진 틈이 없어야 한다.
c) 표면은 매끄럽게 끝마무리 하여야 하며, 녹이 슬거나 그 외의 불필요한 부착물이 없어야 한다.
d) 용융아연도금 후 아연도금 고유의 자연스러운 백화현상 이외에 다른 변색이나 벗겨짐이 없어야 한다.
e) 보이는 외관에는 용접이 일절 없어야 한다

4.1.2 치수의 허용차

시방서
구분 H 형 TYPE
강판 데크의 크기 ± 4 ㎜
기타 ± 3 %


4.2 시험방법

4.2.1 기계적 성질
재료의 인장강도, 항복강도, 연신율, 굽힘시험 등은 해당 KS에 따른다.

4.2.2 화학성분
재료의 화학성분은 해당 KS에 따른다.

4.2.3 도장두께
분체도장의 도장 두께는 40 ㎛ 이상, 액체 도장의 도장 두께는 50 ㎛ 이상이어야 한다.

4.2.4 내하중성
국토교통부 도로 배수시설 설계 및 관리지침 중 스틸 그레이팅 종별 기준은 충격을 고려한 하중에 따라 구조적 문제가 없도록 제작하며 아래표의 기준치 이상으로 한다

스틸 그레이팅 종별 기준

시방서
종별 총중량 kg 충격을 고려한 하중 kN 가압판(a×b) mm
T6 6 000 33.6 200×500×50
T2 2 000 11.2

4.2.2.1 일반사항
강판 데크 너비 방향으로 지지대(50 mm×50 mm×100 mm)를 강판데크 엔드바와 같은 방향으로 받친 후 그 위에 제품을 장치하고 내하중성의 종별 가압판을 제품의 중앙부에 올려놓고 만능재료시험기로 초기 하중 10 kN을 가한 상태를 초기 변위량 0으로 하여 시험속도 2 mm/min로 5 mm을 압축하여 압축 시 하중을 측정한다.
단, 내하중성 시험은 횡단 스틸 그레이팅의 방법을 적용한다.

l:너비, w:길이, h:높이, s:지지간 거리, a×b:접지면적(=가압판)
4.2.2.2 가압판
가압판의 재질은 KS D 3752 기계 구조용 탄소 강재의 SM45C 또는 동등 이상의 재질로 퀜칭(quenching), 템퍼링(tempering)에 의한 열처리로 표면경도 HRC50 이상이어야 하며 치수의 허용차는 ± 1.0 mm이내, 두께는 50 mm이상으로 한다.

4.2.2.3 시험 받침대
시험 받침대의 재료는 KS D 3752 기계 구조용 탄소 강재의 SM45C와 동등 이상의 재질로 50 mm×50 mm각봉으로 별도의 열처리 없이 노멀라이징 상태[브리넬 경도 측정시 167∼229, HBW 10/3 000]의 재료를 사용한다.


5. 포장 및 표시

5.1. 포장

여러장을 겹쳐 포장할 경우 철재밴드로 견고하게 고정시킨다.

5.2. 제품의 표시

보기 쉬운 곳에 다음 사항을 표시하여야 한다.
a) 제조자명
b) 제조일자
c) 치수(길이ⅹ너비ⅹ높이)
d) 원산지
표시위치는 주문자와 협의하여 표시해도 된다.


6. 도면

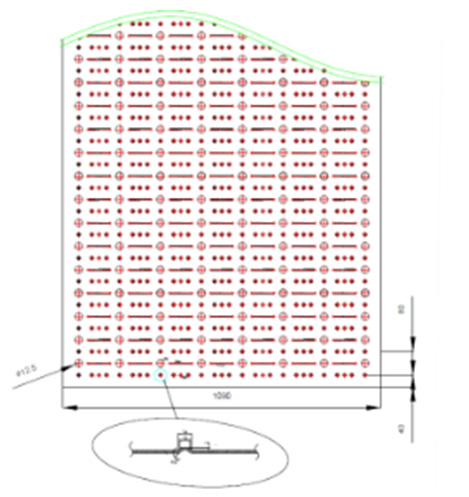

6.1 강판 대크(바닥재)

설계적용 캐드도면 제공


6.2 발판이 포함된 계단; 발판재 설계적용 캐드도면 제공


7. 기타

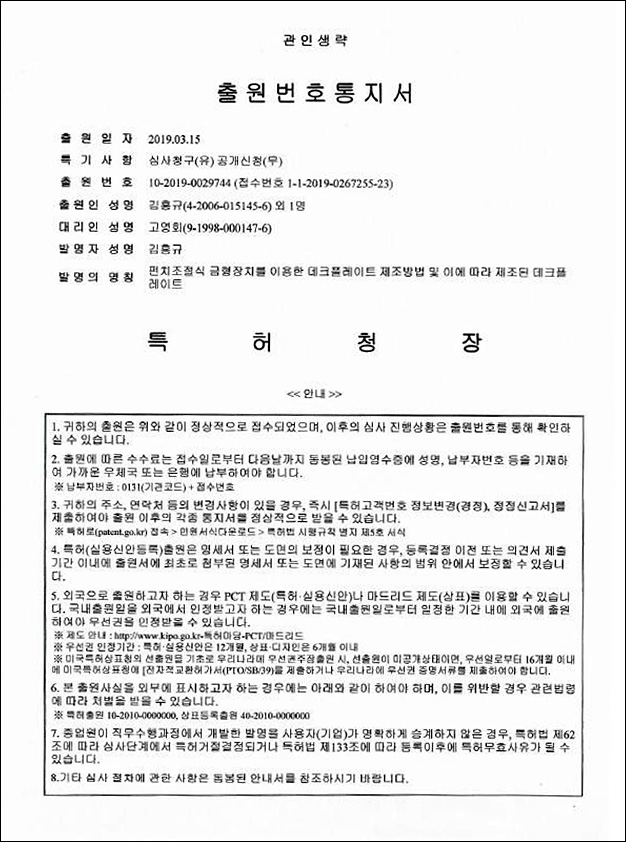

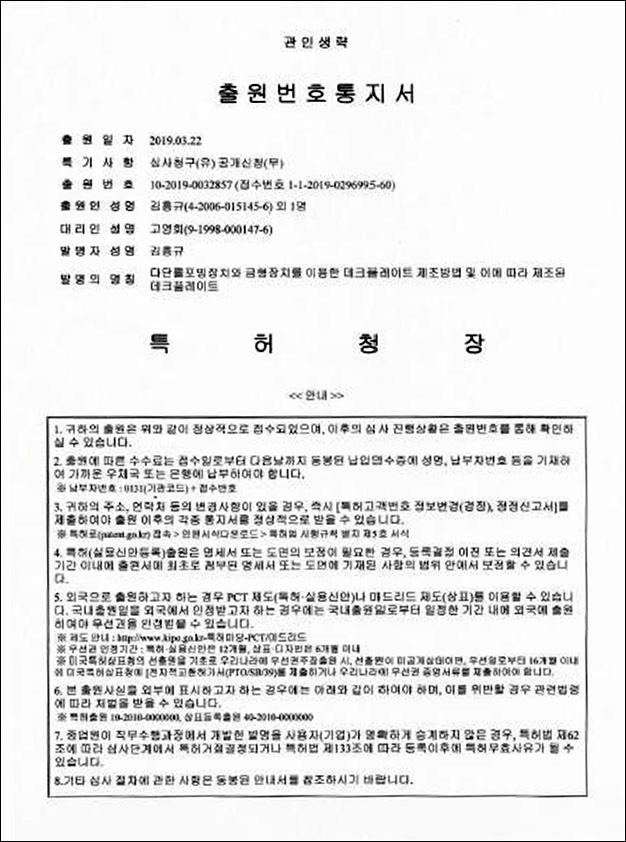

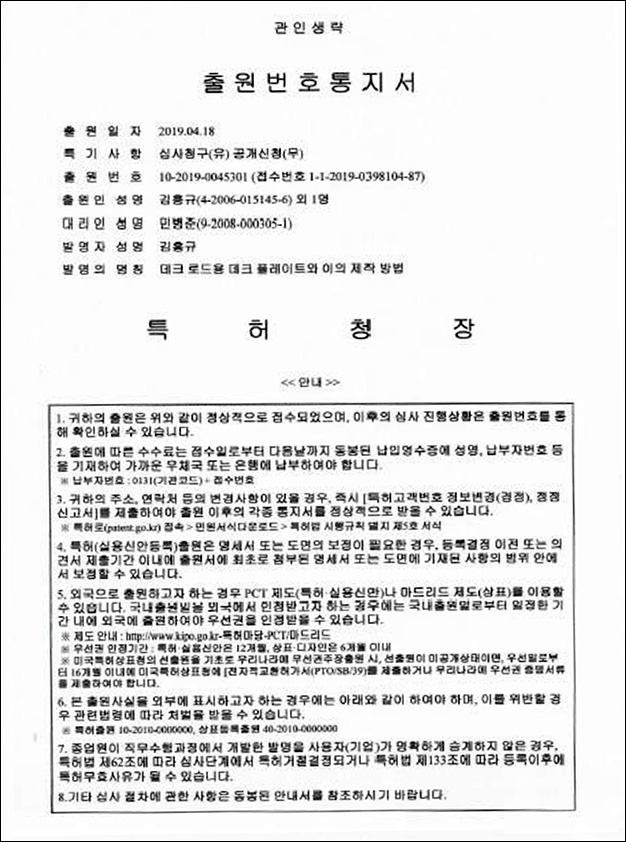

당사 개발제품은 현재 특허출원제품 으로 고안 된 내용대로 설계, 제조된 제품으로서 출원 중이며 대표적인 기능은 탁월한 미끄럼 저항기능, 용도에 맞게 미끄럼 저항기능 높낮이 및 수량조절기능, 미려한 외관관리로 고 품격화,별도의 관리 불필요, 탁월한 내구성(약100년),사용후 폐기시 폐자재 활용가치 재탄생등이 개발제품의 취지와 목적으로 작은 분야지만 원자재 수입차단으로 인한 국가산업 활성화에 기여 하였으면 하며 또한 처음 세상에 실용되는 상태라서 예고없이 품질개선을 위한 규격변동 등이 있을수 있습니다.
